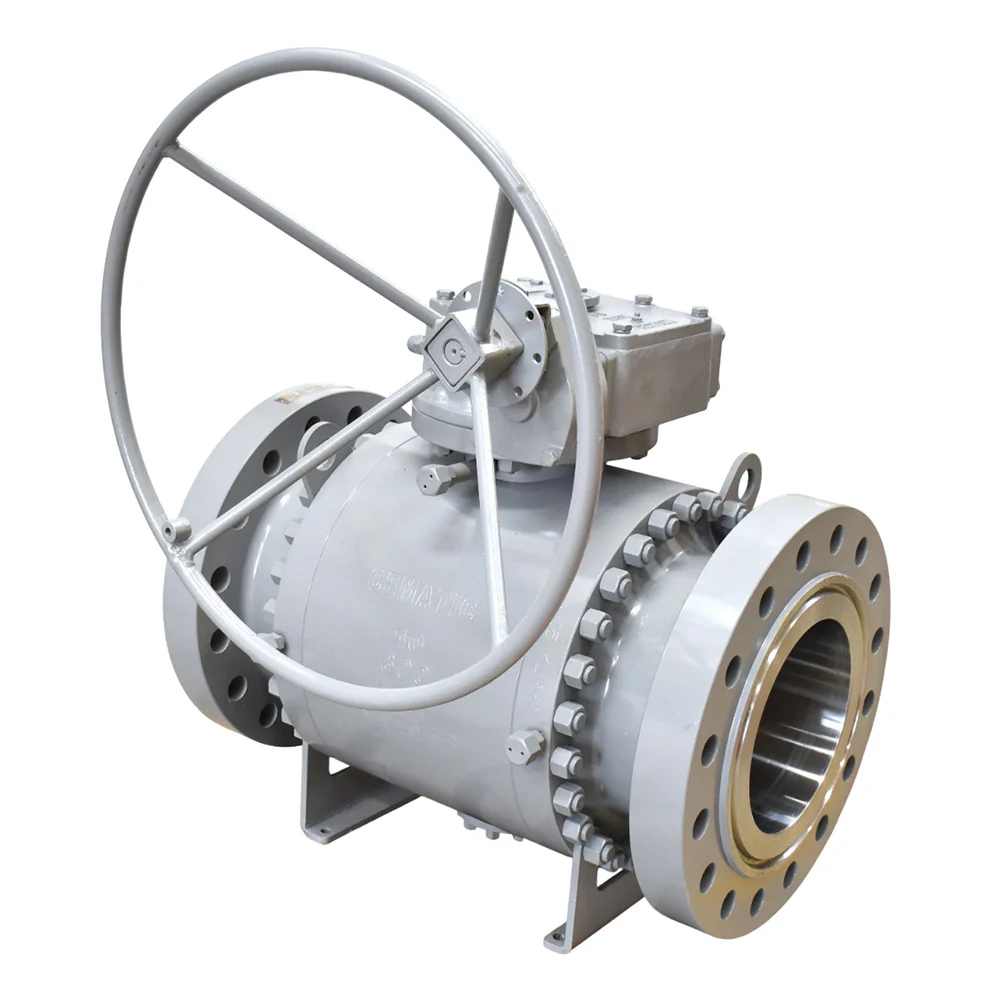

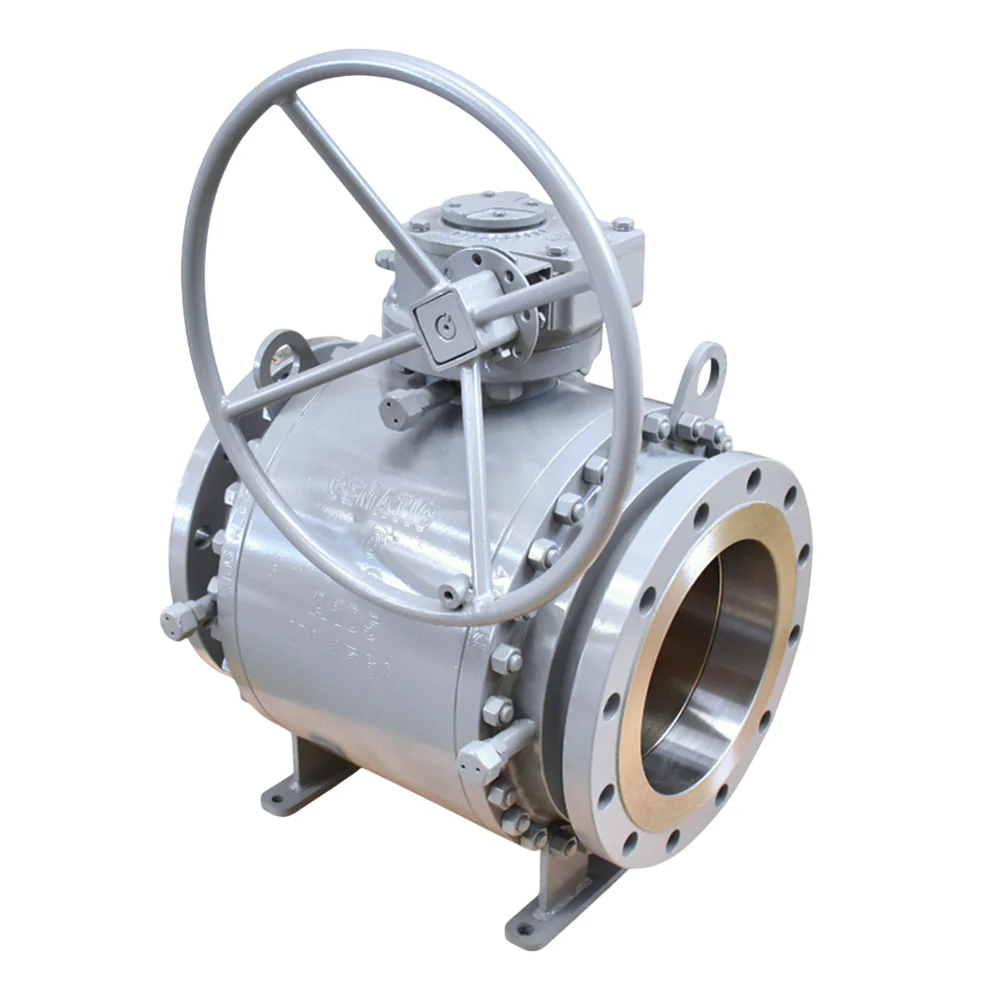

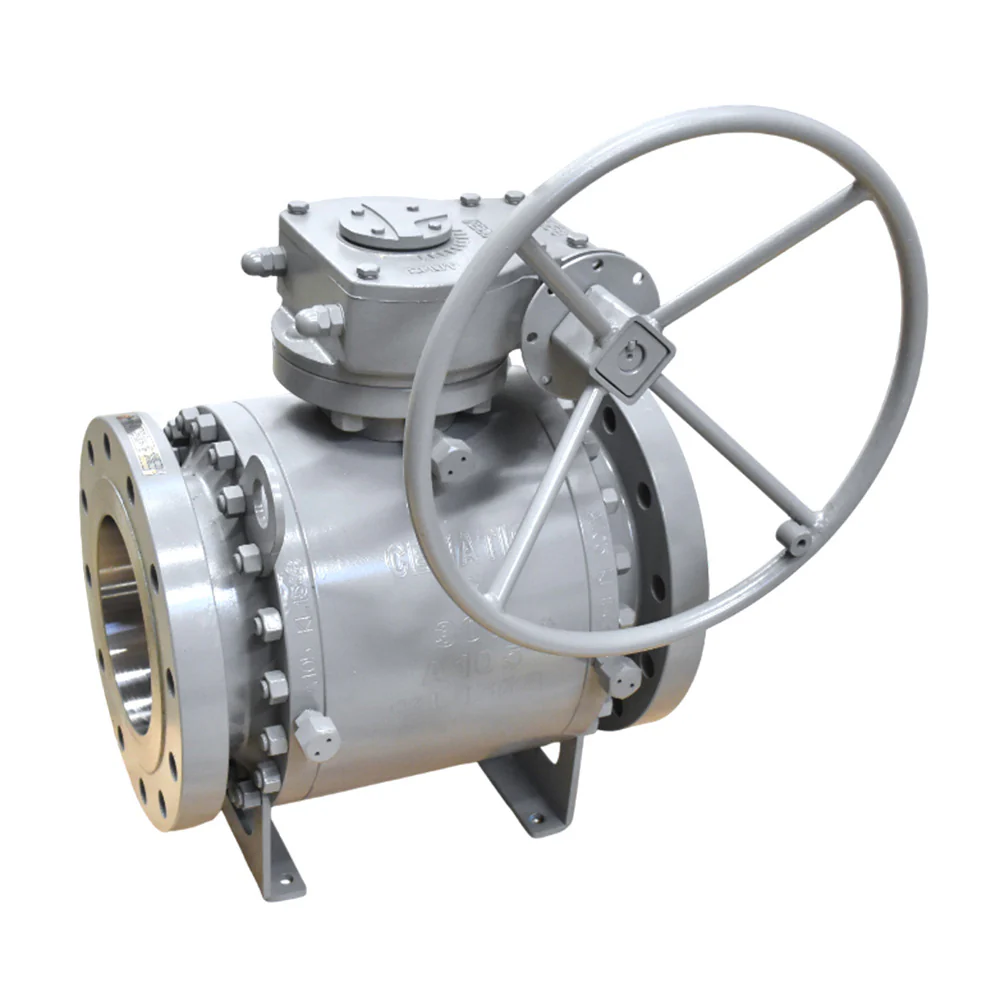

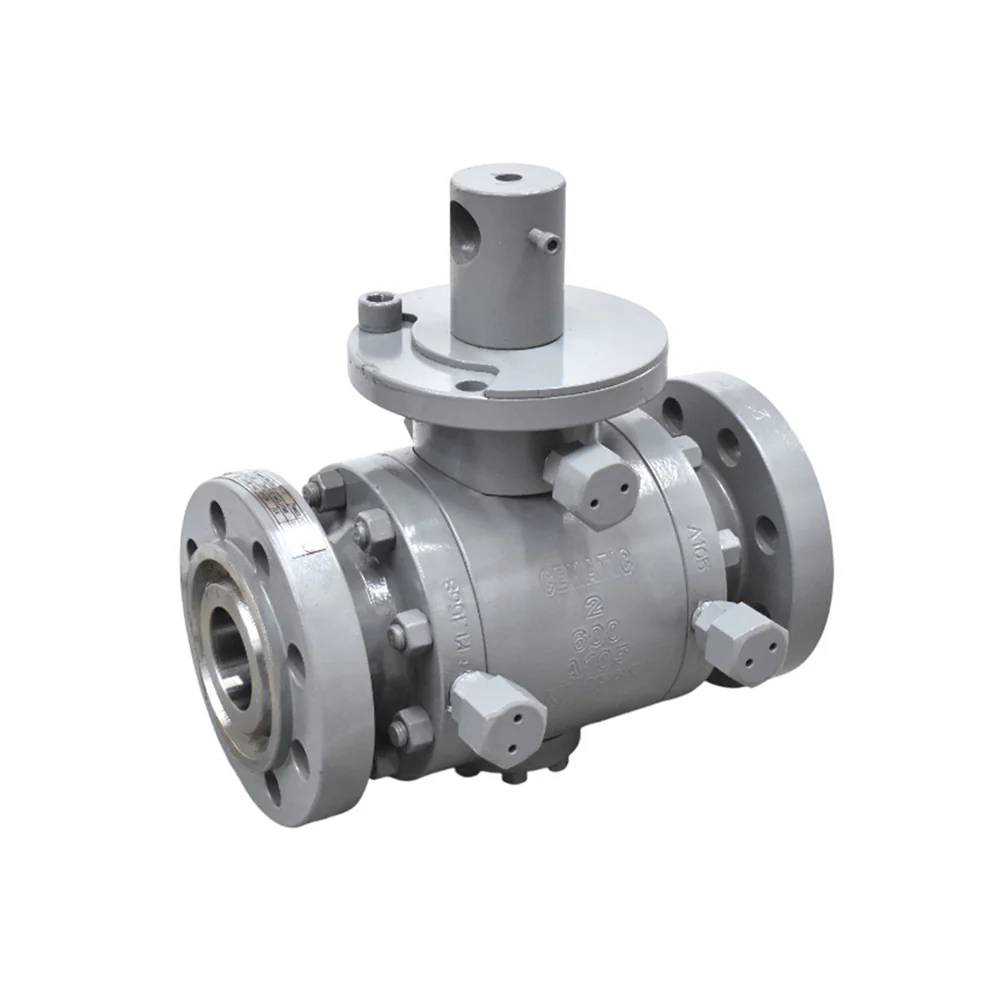

Válvula de Bola Trunnion Forjada para Alta Presión Bridas ANSI

Válvula de Bola Trunnion Forjada para Alta Presión Bridas ANSI

Diseñada para el control y aislamiento confiable de fluidos en alta presión, la válvula de bola trunnion forjada es la solución ideal para procesos críticos en la industria del petróleo y gas, petroquímica, energía y procesos industriales severos.

Diseño Montado en Trunnion:

Reduce el torque de operación, permitiendo una maniobra suave y segura incluso en grandes diámetros y altas presiones.

• La bola está soportada por cojinetes en la parte superior e inferior, lo que reduce el par de operación y facilita el manejo de altas presiones.
• Asegura un sellado efectivo independientemente de la presión del sistema.

Construcción Forjada:

Garantiza máxima resistencia mecánica y larga vida útil.

• Fabricada mediante forja, lo que resulta en una estructura más densa y resistente en comparación con las válvulas fundidas.
• Materiales comunes incluyen acero inoxidable, acero al carbono y aleaciones especiales para resistir condiciones extremas.

Sellos Primarios y Secundarios:

Ofrece sellado hermético bidireccional, alta confiabilidad operativa y bajos requerimientos de mantenimiento, lo que se traduce en mayor seguridad del proceso, menor costo operativo y continuidad en la operación.

• Proporciona una doble barrera de sellado para garantizar la integridad del sistema.
• Los materiales de sellado pueden incluir RPTFE, Devlon, Grafito y Elastómeros, adaptándose a las necesidades del medio manejado.

Especificaciones

Diseño: API 6D / ASME B16.34
Pruebas  Estanqueidad: API 598
Operación: Manual - Caja de engranes con Volante
Bridas: ANSI/ASME B16.5 RF (Clase 150/300LB), RTJ (Clase 600LB)

Cuerpo Forjado: Acero A105
Asiento: RPTFE (150/300LB) / DEVLON (600LB)
Bola Sólida: A105 + ENP
Rango de Temperatura: −60°C a 210°C (RPTFE), −40°C a 120°C (DEVLON)
Presión Nominal: 150, 300 y 600LB
Construcción: Cuerpo de 3 partes, diámetro de paso completo

Aplicaciones principales

Transporte y distribución de hidrocarburos: Aplicación típica en sectores de petróleo y gas donde se requiere alta fiabilidad bajo presión y condiciones ambientales exigentes.
• Oleoductos y gasoductos de media y larga distancia
• Líneas de procesamiento y transferencia de petróleo crudo y derivados
• Redes de gas natural para transmisión y distribución urbana

Plantas petroquímicas y químicas: Adecuadas para servicios con condiciones severas, con opciones de materiales especiales y cumplimiento de normas internacionales.
• Control y aislamiento de efluentes y gases industriales
• Líneas de proceso en producción de químicos, fertilizantes y petroquímicos

Industria energética y generación de potencia: Su diseño robusto permite operación segura en sistemas de alta presión.
• Control de flujo en sistemas de agua y combustibles
• Plantas termoeléctricas y centrales eléctricas convencionales

Plantas industriales y de proceso generales: Versátil para una amplia gama de aplicaciones industriales con distintos medios de proceso.
• Plantas de manufactura, tratamiento de aguas y tratamiento de efluentes
• Redes de servicio de agua, aire y gases industriales
• Aplicaciones en almacenamiento y control de combustibles
